रासायनिक, फार्मास्युटिकल, लिथियम बैटरी, स्याही और कोटिंग उद्योगों जैसे ज्वलनशील और विस्फोटक वाष्पशील गैसों वाली उत्पादन कार्यशालाओं में, साधारण पानी के चिलर गंभीर संभावित सुरक्षा खतरे पैदा करते हैं। वाटर-कूल्ड विस्फोट-प्रूफ चिलर विशेष प्रशीतन उपकरण हैं जो विशेष रूप से खतरनाक कामकाजी परिस्थितियों के लिए डिज़ाइन किए गए हैं।
साधारण वाटर-कूल्ड चिलरों की मोटरें और इलेक्ट्रिक कंट्रोल बॉक्स केवल बुनियादी डस्टप्रूफ और वॉटरप्रूफ मानकों को पूरा करते हैं। उपकरण स्टार्टअप, शटडाउन या शॉर्ट-सर्किट दोष के दौरान उत्पन्न बिजली की चिंगारी कार्यशालाओं में एसीटोन, अल्कोहल और इलेक्ट्रोलाइट जैसे ज्वलनशील वाष्प को आसानी से प्रज्वलित कर सकती है। इसके विपरीत, विस्फोट-प्रूफ वॉटर-कूल्ड चिलर के सभी जीवित विद्युत घटकों को फ्लेमप्रूफ सीलिंग संशोधनों से गुजरना पड़ता है।
विस्फोट रोधी पंप सेट मोटर
उपकरण के जल परिसंचरण पंप और चिकनाई वाले तेल पंप गाढ़े फ्लेमप्रूफ नीले विस्फोट प्रूफ मोटर्स से सुसज्जित हैं। शेल को सटीक सीलिंग और पीसने से गुजरना पड़ता है, जो अंदर उत्पन्न होने वाली चिंगारी और उच्च तापमान को बाहर निकलने से रोक सकता है। ज्वलनशील गैसों को केबलों के साथ मोटरों में रिसने से रोकने के लिए मोटरों और तेल पंपों के केबल आउटलेट पर विस्फोट रोधी सीलिंग जोड़ लगाए जाते हैं। यद्यपि निचले जल परिसंचरण पंप की हाइड्रोलिक संरचना सामान्य जल पंपों के समान है, लेकिन बिजली स्रोत पर इग्निशन स्रोतों को खत्म करने के लिए इसकी ड्राइविंग मोटर को विस्फोट-प्रूफ भी होना चाहिए।

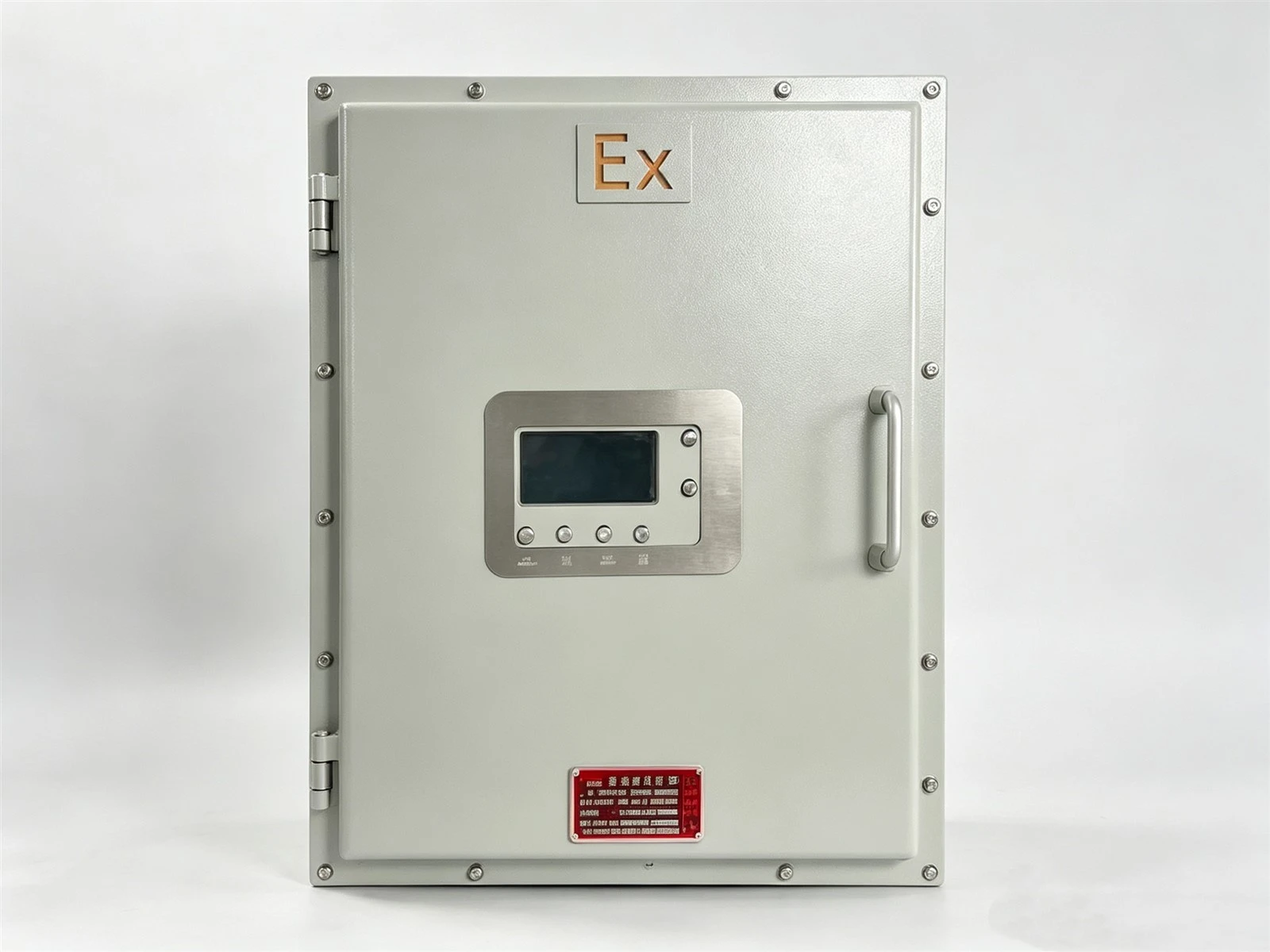

पूर्व विस्फोट रोधी विद्युत नियंत्रण कैबिनेट
कैबिनेट को एक विशिष्ट "पूर्व" विस्फोट-प्रूफ लेबल के साथ चिह्नित किया गया है और यह संपूर्ण उपकरण की मुख्य नियंत्रण इकाई के रूप में कार्य करता है। इसे मोटी स्टील प्लेटों से बनाया गया है, और कैबिनेट दरवाजे की संयुक्त सतह एक फ्लेमप्रूफ सीलिंग सतह के रूप में कार्य करती है। भले ही शॉर्ट सर्किट के कारण कैबिनेट के अंदर कॉन्टैक्टर्स या वायरिंग से चिंगारी निकलती हो, विस्फोट तरंगें और इलेक्ट्रिक आर्क कैबिनेट बॉडी के भीतर समाहित हो जाएंगे। टच स्क्रीन और ऑपरेटिंग बटन डबल-लेयर सीलबंद विस्फोट-प्रूफ उपचार को अपनाते हैं, और केबल प्रवेश और निकास बंदरगाहों पर विस्फोट-प्रूफ सीलिंग केबल ग्रंथियां स्थापित की जाती हैं। विस्फोट-प्रूफ योग्यता के साथ एक औपचारिक नेमप्लेट कैबिनेट पर चिपका दी जाती है, जबकि पानी चिलर के लिए सामान्य विद्युत नियंत्रण कैबिनेट में कोई विस्फोट-प्रूफ संरचना या अनुपालन प्रमाणपत्र नहीं होता है। सभी आंतरिक सर्किट ब्रेकर, रिले और तापमान नियंत्रण मॉड्यूल समर्पित विस्फोट-प्रूफ घटक हैं।
प्रशीतन मुख्य इकाई के मुख्य घटकों का विस्फोट-रोधी उन्नयन
इकाई पानी को ठंडा करने के लिए समर्पित एक शेल-एंड-ट्यूब कंडेनसर और एक अर्ध-हर्मेटिक पिस्टन कंप्रेसर को अपनाती है। इसका ताप विनिमय सिद्धांत सामान्य जल-ठंडा इकाइयों के अनुरूप है, फिर भी मुख्य घटकों के लिए विस्फोट-प्रूफ अनुकूलन लागू किया गया है:
मोटर सक्रिय होने पर उत्पन्न इलेक्ट्रिक आर्क को अलग करने के लिए कंप्रेसर एक स्वतंत्र विस्फोट-प्रूफ वायरिंग कक्ष से सुसज्जित है; सभी तापमान और दबाव निगरानी जांचों को विस्फोट-प्रूफ ट्रांसमीटरों से बदल दिया गया है, और सोलनॉइड वाल्व कॉइल्स को फ्लेमप्रूफ बाड़ों से सुसज्जित किया गया है; ज्वलनशील मीडिया को उच्च तापमान वाली पाइपलाइनों से संपर्क करने से रोकने के लिए पाइपलाइनों को ज्वाला-मंदक थर्मल इन्सुलेशन परतों से लपेटा जाता है। इस बीच, रेफ्रिजरेंट और द्वितीयक शीतलक रिसाव के जोखिम को कम करने के लिए पाइपलाइन फ्लैंज के लिए धातु सीलिंग गास्केट का उपयोग किया जाता है।
